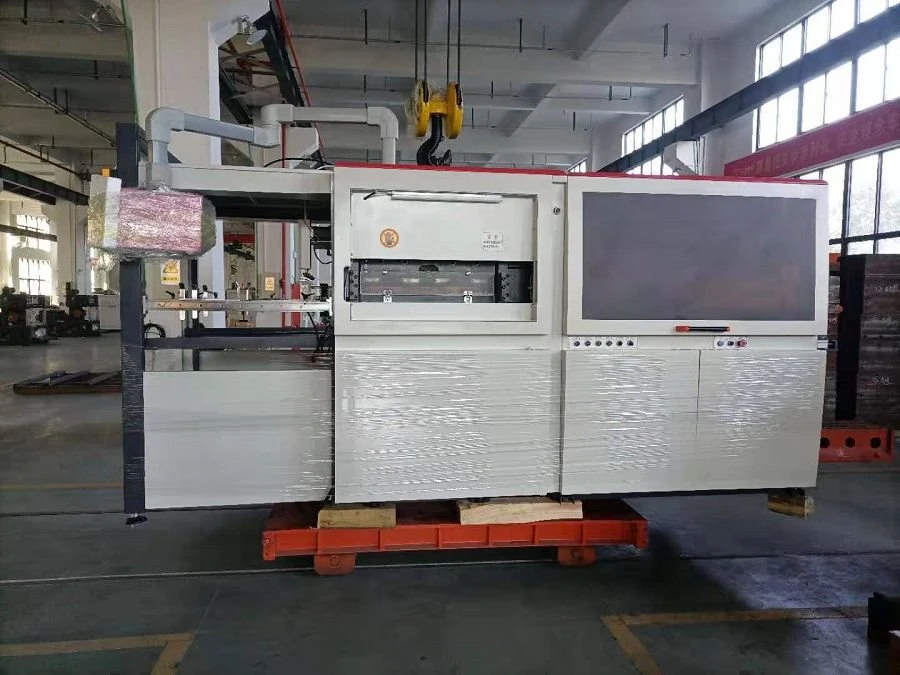

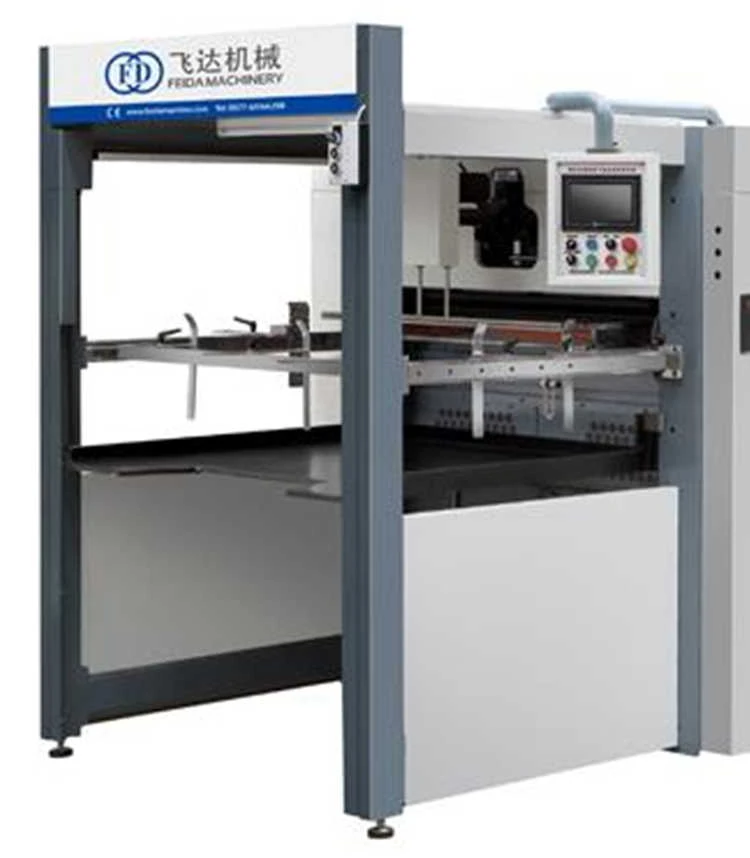

Introduksjon

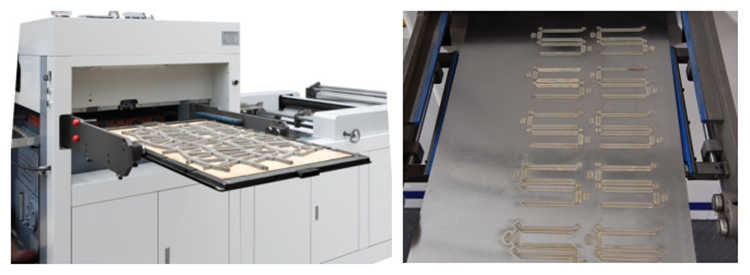

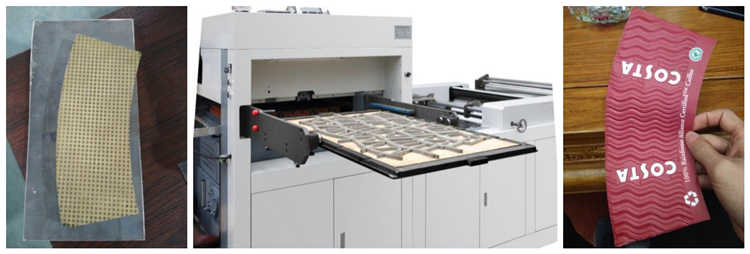

Indentation Line Cutting Machine kan brukes til produksjon av produktemballasje som kartonger, snackbokser og melkebokser fordi den kan kutte alle slags papirprodukter og også lage innrykklinjer med papir. Den bruker et tvunget smøresystem for å sikre regelmessig tilførsel av hoveddrivolje, og dermed redusere friksjonen og forlenge levetiden til maskinen. Samtidig kan produktet automatisk skrelle av avfallspapiret, noe som forbedrer produksjonseffektiviteten betraktelig. Det ferdige produktet senkes automatisk ved hjelp av den solide induksjonsbryteren, så det er ikke nødvendig å ta papir manuelt under hele stanseprosessen. Dette produktet er det foretrukne valget for leverandører som ønsker å øke produksjonen og redusere kostnadene.
Egenskaper
1. Innentasjonslinjeskjæremaskinen kan oppnå nøyaktig kutting mens den kjører med høy hastighet, og den vil ikke produsere stor støy samtidig. Det er veldig vennlig mot driftsmiljøet.
2. Våre produkter er utstyrt med filtre, slik at kvaliteten på smøreoljen kan kontrolleres.
3. Sikkerhetssystemet kan gi alarm og stoppe driften av maskinen når råstoffet er oppbrukt, og kan også slå av maskinen når maskinen er overbelastet for å forbedre sikkerheten.

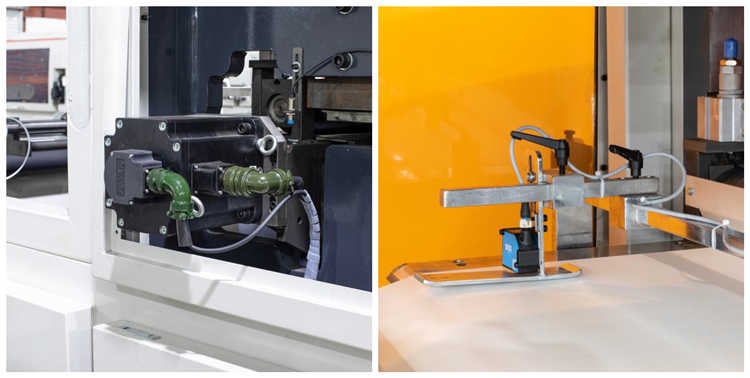

4. Operatøren kan nøyaktig kontrollere stanseposisjonen og produktstørrelsen gjennom det fotoelektriske systemet og datakontrollsystemet.
Teknisk spesifikasjon
Modell | FD-1200X640 |
Maks skjæreareal | 1170mmx600mm |
Kuttepresisjon | ±0.15 mm |
Papir gram vekt | 120-600g/㎡ |
Produksjonskapasitet | 160-200ganger/min |
Krav til lufttrykk | 0.5Mpa |
Lufttrykkforbruk | 0.25m³/min |
Maks kuttetrykk | 300T |
Vekt | 11T |
Maks rullediameter | 1600 mm |
Total kraft | 12KW |
Dimensjon | 6500x2800x2000 |
Merknader:
1. Prisperiode: FOB ningbo/shanghai port, Kina
2) Betalingstid: TT (30 prosent innskudd, resten 70 prosent før levering).
3) Leveringstid: 90 virkedager etter mottak av depositum
4) Ettersalgsservice:
1. Reservedelsgaranti i ett år fra installasjonsdatoen.
2.Send teknikeren for installasjon og opplæring. Kjøper bærer kostnadene (rundbilletter, overnatting og godtgjørelse på 100 USD per dag).
5) Sertifikat: CE, ISO

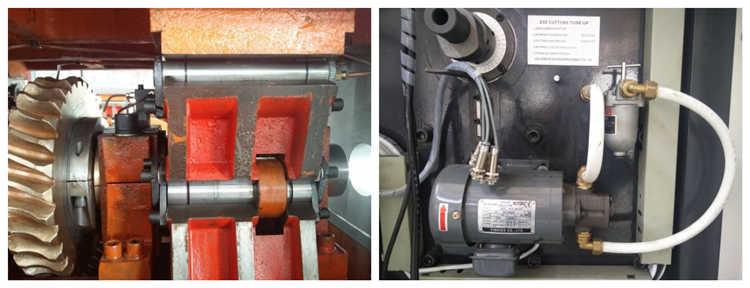

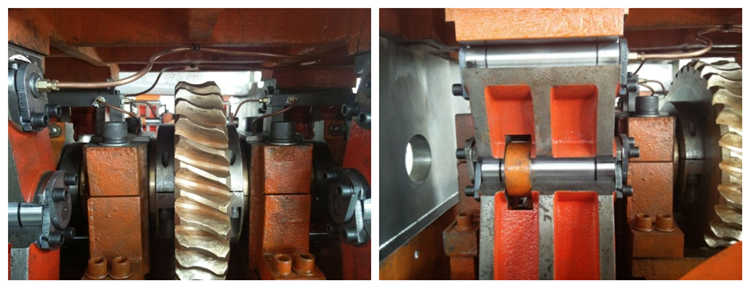

Smør kasjone

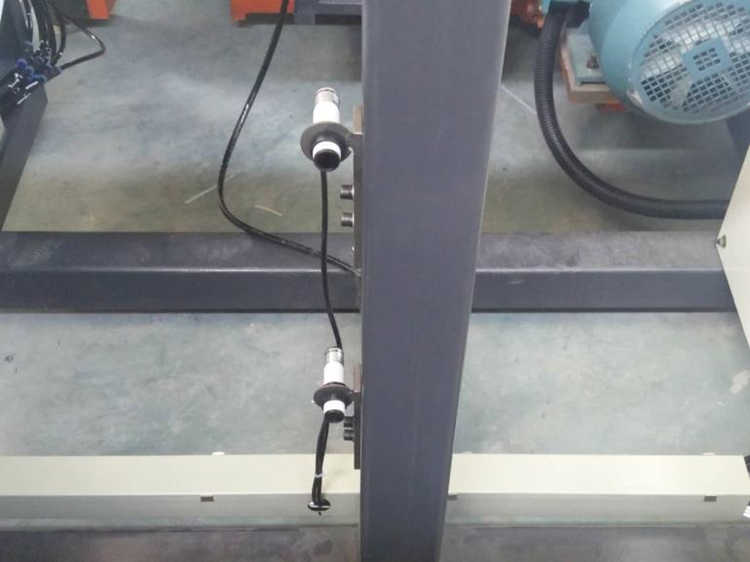

Alarm for blokkert papir: alarmsystemet får maskinen til å stoppe når papirmatingen er blokkert.

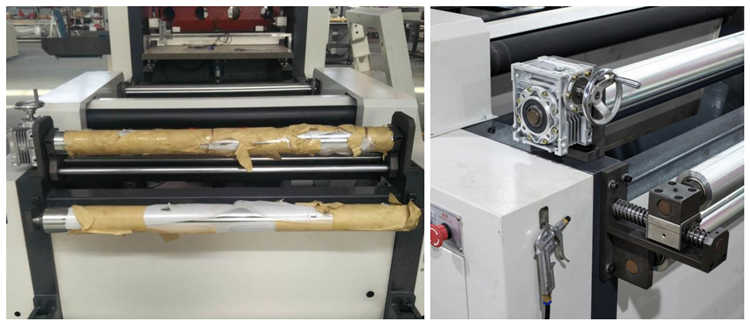

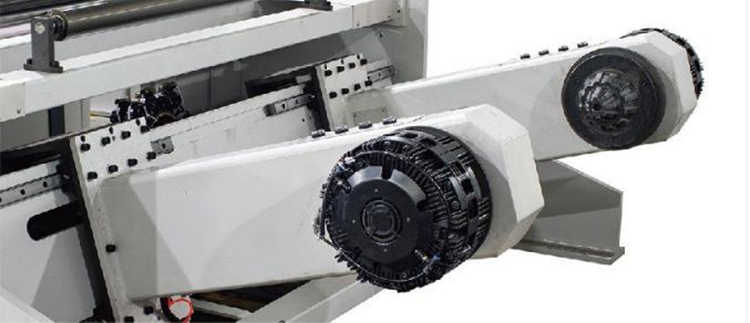

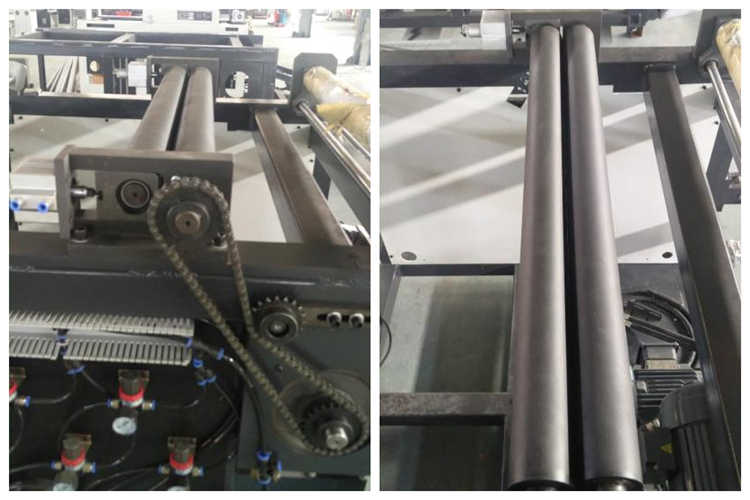

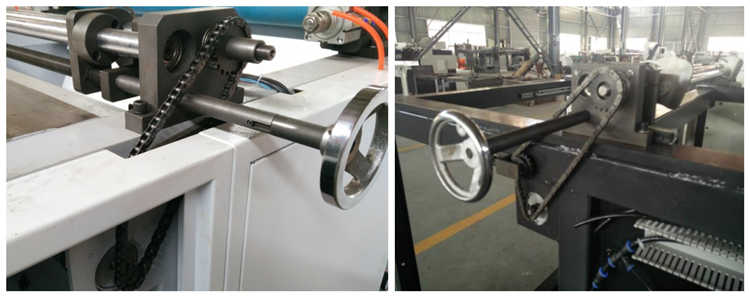

Fôringsenhet: Fôringsenhet: Bruker pneumatisk og hydraulisk akselløs, den kan støtte 3'', 6'', 12''. Maks papirrulldiameter 1,6m.

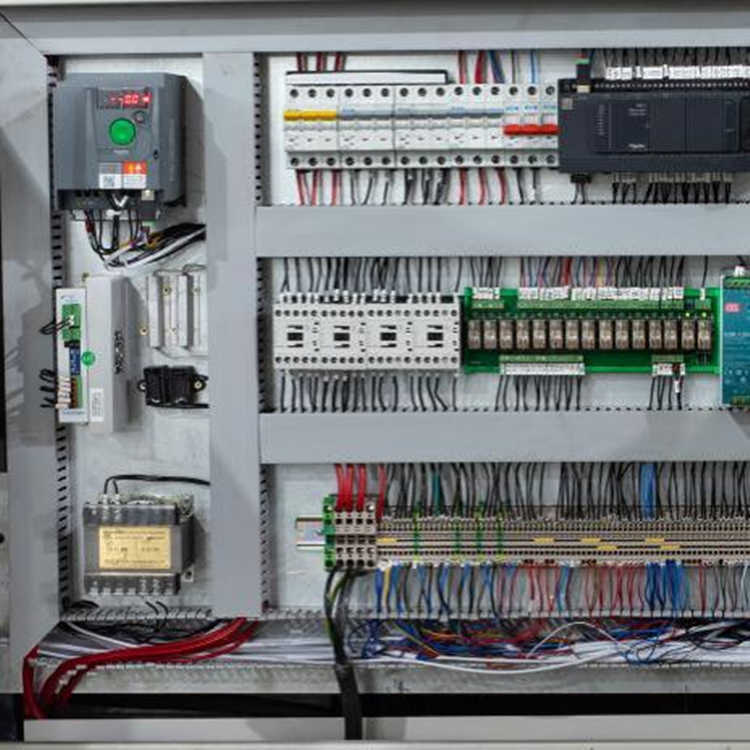

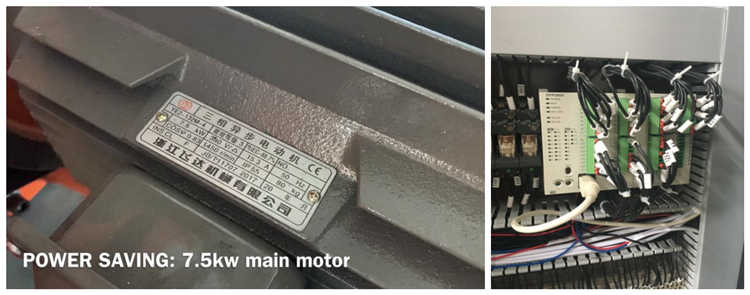

Elektrisk konfigurasjon
| Trinnmotor | Schneider |
Trykkjusteringsmotor | Taiwan |
Servo driver | Schneider |
Fargesensor | Syk |
PLC | Schneider |
Frekvensomformer | Schneider |
Alle andre elektriske deler | Schneider |
Fotoelektrisk bryter | Leuze |
Hovedluftsylinder | AirTAC |
Magnetventil og andre deler | AirTAC |

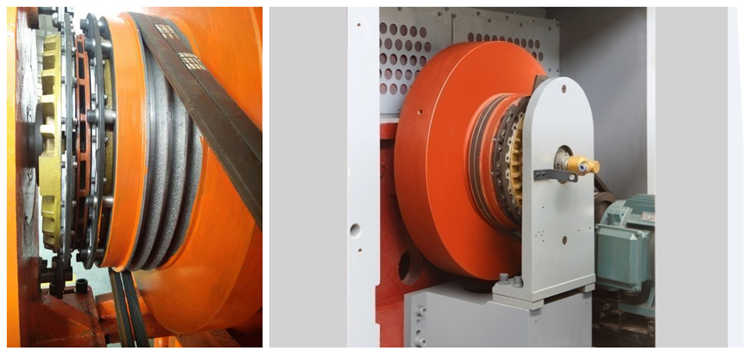

Pneumatisk clutch | Kina |
Hovedlager | Tyskland |
Sikkerhetsdriftsprosedyrer
1. Utformingen av verkstedutstyret ved bruk av innrykningsskjæremaskinen skal være rimelig, veibanen skal være flat, og passasjen bør være frigjort.
2. Installasjonsretningen bør bidra til sikker drift, med operatøren vendt mot veggen, og minimum netto avstand fra omkringliggende bygninger og fasiliteter bør ikke være mindre enn 0,8m.
3. Plasseringen av maskinen bør oppfylle forholdene på stedet for vertikale løft og vedlikeholdsoperasjoner.
4. Metallskallet til motoren og maskinens elektriske kontrollboks må ha god null- eller jordingsbeskyttelse.
5. Ledninger som er eksponert skal beskyttes av en beskyttelseshylse, og ledninger med forskjellig spenning bør bruke egne hylser.
6. Brukerenheten oppretter en sikkerhetsteknisk fil for maskinen og registrerer sikkerhetsproduksjonssituasjonen.
7. Operatører bør gjennomføre sikkerhetsopplæring og profesjonell teknisk opplæring.
8. Det er strengt forbudt å betjene arbeidere i sammenhengende skift, og det bør ikke være mindre enn 2 personer når det er nødvendig å legge til poeng til en enkelt maskin.
9. Operatører må ha på seg tetsermet kjeledress og bruke spesielle gummifingertrekk.
10. Betjeningshøyden bør være slik at operatøren ikke tipper tærne eller bøyer seg når han står og arbeider.
11. Denne maskinen skal være utstyrt med en håndbeskyttelsesanordning eller en trykkstangbeskyttelsesanordning på trykkrammen.
12. De mekaniske og elektriske beskyttelses- og clutchanordningene er gjenstand for spesielle inspeksjoner minst en gang annenhver arbeidsdag. Det er tre typer kontroller: Utseende, interiør og drift.
13. Beskyttelsesdekselet som er midlertidig åpnet på grunn av inspeksjonen, skal restaureres og strammes i tide før det kan tas i bruk etter endt inspeksjonsarbeid.
14. Før idriftsettelse skal verneanordningen aksepteres av utstyrsavdelingen og sikkerhetsteknologiavdelingen i henhold til denne standarden. Etter bestått aksept kan testen gjennomføres.
15. Før driften av maskinen skal operatøren kontrollere utstyr og sikkerhetsinnretninger uten last. Produksjonen kan bare utføres etter at ytelsen til hver del er normal.
16. Når det er unormale forhold i verneinnretningene og andre hovedkomponenter under drift som setter personlig sikkerhet i fare, bør de stoppe og rapportere til lederen. Ingen har lov til å produsere før feilen er eliminert.
17. Det er strengt forbudt å gripe og gripe under drift. Det er ikke tillatt å etterfylle eller ta papir fra begge sider av enheten.
18. Personell som reparerer, vedlikeholder og inspiserer skjæremaskiner med innrykklinje bør være kjent med utstyret og denne standarden og overholde kravene i denne standarden.
